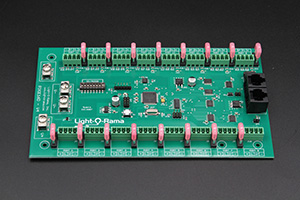

概観1
|
 概観2
|
 上面
|

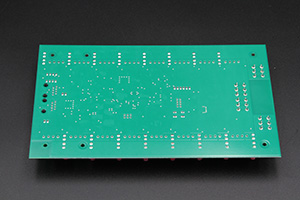

 底面
|
上の写真をクリックすると拡大写真が左側に表示されます
Light-O-Rama Pixie16（SPIスマートピクセルコントローラ） 16ポート
SPI灯体の制御が可能な SPIスマートピクセルコントローラです。SPI出力ポート数は16、1出力ポートあたりの電流容量は4Aになります（ポート毎に4Aブレードヒューズを搭載）
信号入力は以下の形式をサポートしています。
・LOR（Light-O-Rama）／ELOR（Enhanced Light-O-Rama）ネットワーク
・PixieLink（別売）
詳細は以下の説明をご参照ください。
Light-O-Ramaネットワーク信号入力の場合（Enhanced推奨）
PC上の Light-O-Ramaショータイムソフトウェア から USBシリアルデータコンバーター高速版 を経由してシーケンス再生制御が可能です。また、ショータイムディレクター（再生機）からのシーケンス再生制御にも対応しています。
※ELOR（Enhanced Light-O-Rama）ネットワーク 500Kbps以上による信号入力を推奨します。
（Enhancedでない）通常のLORネットワーク信号入力もサポートしていますが、制御可能なピクセル数は1出力ポートあたり50RGBピクセル程度までとなり、複雑な制御が行えない場合があります。
※ELORネットワーク 500Kbps以上の場合、1出力ポートあたり最大170RGBピクセル（510チャンネル）の制御が可能です（※1）
※ネットワーク全体の最大ピクセル数（推奨値）は ELOR 500Kbpsの場合で 2400ピクセル、ELOR 1000Kbpsの場合で 4800ピクセルとなります。
※ELORネットワークを使用する場合は ショータイムソフトウェア Proエディション（Ver.4.4.0以上） が必要です。
PixieLink使用で sACN（E1.31）／Art-Net信号による制御が可能
別売の PixieLink を経由することで、sACN（E1.31、DMX over Ethernet）や Art-Netによる SPI灯体の制御が可能になります。PixieLink使用の場合は 1出力ポートあたり最大170RGBピクセル（510チャンネル）の制御が可能です（※1）
詳細は PixieLinkのページ をご覧ください。
対応IC
WS2811, LPD6803, TM1804（以上、弊社検証済み）WS2801, SM16716, TM1803, TM1809, 943, GS8208(WS2813), APA102(SK9822), UCS1903
弊社製灯体との対応については SPI灯具／コントローラ対応表 をご覧ください。
※灯体との相性等により、対応ICでも正常に制御できない場合がございます。
他社製灯体の制御の保証は行っておりません。
対応電圧
DC5またはDC12Vに対応しています（DC24Vには対応しておりません）灯体とコントローラへの電源供給の為、接続する灯体の仕様（入力電圧、消費電力）に適したDC電源が別途必要です。
ご留意事項
※1 コントローラの仕様上は1出力ポートあたり170RGBピクセルの制御が可能ですが、実際に接続・制御可能なピクセル数は SPI出力ポートの電流容量や接続する灯体の連結可能数、配線や制御プログラムの内容等により制限を受けます。
※2 LORユニットIDの設定は基板の上のディップスイッチで行うことが可能です。その他の設定には Light-O-Ramaショータイムソフトウェア（Ver.4.4.0以上） と USBシリアルデータコンバーター が必要です。
※3 接続には別途LANケーブルが必要です（CAT5e／6）
| 商品コード | SPLT-LOR-CTRL-PIXIE16D |
| 商品名 | LightORama Pixie16 (ELOR -> SPIスマートピクセルコントローラ 16ポート) |
| 価格 | 46,000円(税抜)＋税 |
| 電流容量 | 1出力ポートあたり最大4A 1バンク(8ポート)あたり最大32A 基板合計最大64A |
| 入力電圧 | DC5V／DC12V |
| 出力電圧 | DC5V／DC12V |
| サイズ | 200×120×20mm(最大部) |
